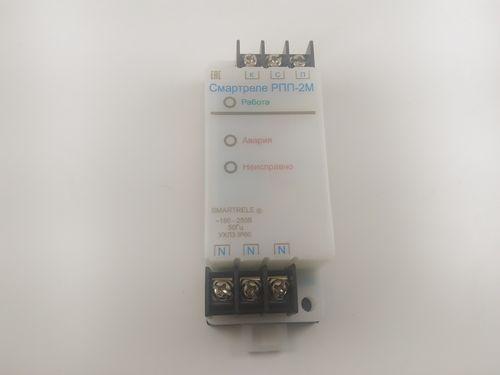

Смартреле РПП-2М

Реле повторного пуска Смартреле РПП-2М, ТУ 3425-001-79200647-2014

Реле предназначено для автоматического включения (повторного пуска) низковольтных (0,4 КВ) асинхронных электродвигателей после их отключения, вызванного снижением напряжения питающей сети или полным отключением напряжения (перерывом электроснабжения).

Дополнительные устройства и модули (поставляются по требованию)

Реле работает также совместно с пультом управления ПУ-04М, обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество реле.

Технические характеристики

• Реле контролирует напряжение сети в диапазоне от 180 до 420 В c погрешностью не более 5%.
• Реле обеспечивает выдачу команды на повторный пуск, если уровень напряжения сети превышает значение уставки Umin, регулируемой в пределах от 180 до 400 В c шагом 2 В.;
• Реле регистрирует информацию о количестве аварийных отключений, а также нормальных отключений электродвигателя кнопкой "СТОП". Максимальное число регистрируемых отключений - 255;
• Реле не выдает команды на повторный пуск, если двигатель отключен кнопкой "СТОП";
• Реле регистрирует дату и время до восьми последних по времени аварийных отключений и повторных пусков электродвигателя;
• Питание реле осуществляется от сети переменного тока напряжением в диапазоне от 180 до 250В частоты (50±2) Гц.;
• Реле изготовлено в исполнении УХЛ категории 3.1 и предназначено для работы при температуре окружающей среды от –10° С до +40° С при относительной влажности до 95 %;
• Реле обеспечивает выдачу команды на повторный пуск, если длительность перерыва электроснабжения не превышает значения уставки Тпэсн, регулируемой в пределах от 1 до 20 с. c шагом 1 с.;
• Реле обеспечивает задержку выдачи команды на повторный пуск после восстановления питания Тзд, регулируемую в пределах от 0 до 255 с. c дискретностью 1 с.;
• Реле обеспечивает немедленный повторный пуск без выдержки времени, если длительность перерыва электроснабжения не превышает уставки Тнп, регулируемой в пределах от 0,1 до 0,5 с. с шагом 0,1 с.;
• Максимальный ток, коммутируемый контактами реле - 16 А, при длительности импульса тока 0.1 с.;
• Мощность, потребляемая реле от сети, - не более 2 Вт.;
• Габаритные размеры реле - 35х95х33 мм.;
• Масса реле - не более 80 г.;
• Средний срок службы - не менее 8 лет.
