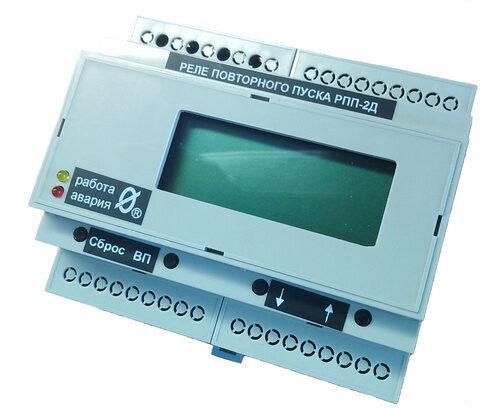

Реле повторного пуска РПП-2Д

Реле повторного пуска РПП-2Д, ТУ 3425-002-79200647-2007

Реле РПП-2Д предназначено для автоматического включения (повторного пуска) низковольтных (0,4 КВ) асинхронных электродвигателей после непредусмотренного отключения, вызванного снижением напряжения сети или полным отключением напряжения (перерывом электроснабжения). Повторный пуск обеспечивается кратковременным (0,1 сек) замыканием исполнительного контакта реле.

Технические характеристики

• Реле обеспечивает выдачу команды на повторный пуск, если уровень напряжения сети превышает значение уставки Uвосст, регулируемой в пределах от 160 до 500 В c шагом 2 В.;
• Реле обеспечивает учет времени наработки электродвигателя с установленной даты. Емкость счетчика наработки – 9999 часов;
• Реле не выдает команды на повторный пуск, если двигатель отключен кнопкой "СТОП";
• Реле сохраняет в отдельной области памяти – журнале событий - дату и время каждого включения, нормального или аварийного отключения, автоматического повторного включения электродвигателя. Емкость журнала – 200 событий;
• Питание реле осуществляется от сети переменного тока напряжением в диапазоне от 180 до 460В частоты (50±2) Гц.;
• Реле изготовлено в исполнении УХЛ категории 3.1 и предназначено для работы при температуре окружающей среды от –10° С до +40° С при относительной влажности до 95 %;
• Реле обеспечивает выдачу команды на повторный пуск, если длительность перерыва электроснабжения не превышает значения уставки Тпэсн, регулируемой в пределах от 0.5 до 20 с. c шагом 0.5 с.;
• Реле обеспечивает задержку выдачи команды на повторный пуск после восстановления питания Тздпп, регулируемую в пределах от 0 до 100 с. c дискретностью 0.5 с.;
• При перерыве электроснабжения, длительность которого не превышает величину уставки Тнп, реле обеспечивает немедленную (без выдержки времени) выдачу команды на повторный пуск. Значение уставки Тнп регулируется в пределах от 0 до 1 сек. c шагом 0.1 сек;
• Максимальный ток, коммутируемый контактами реле - 20 А, при длительности импульса тока 0.1 с.;
• Мощность, потребляемая реле от сети, - не более 2 Вт.;
• Габаритные размеры реле - 106х95х58 мм.;
• Масса реле - не более 250 г.;
• Среднее время наработки на отказ - не менее 50 000 часов.
• Реле оснащено интерфейсом USB, обеспечивающим подключение прибора к персональному компьютеру, считывание и программирование с помощью специализированного программного обеспечения.
