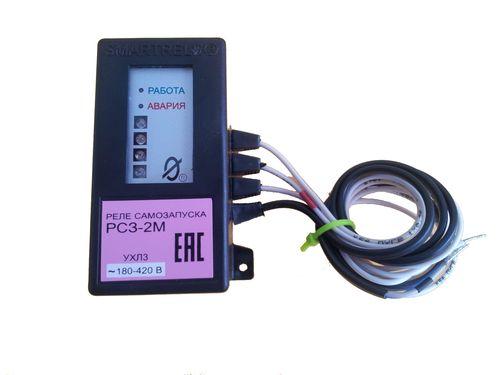

Реле самозапуска РСЗ-2М

Реле самозапуска РСЗ-2М, ТУ 3425-011-79200647-2009

Реле предназначено для автоматического повторного включения (самозапуска) низковольтных (0,4 кВ) асинхронных электродвигателей после их отключения, вызванного снижением напряжения питающей сети или полным отключением напряжения (перерывом электроснабжения).

Прибор дополнительно может оборудоваться креплением на DIN-рейку (уточняйте при заказе).

Дополнительные устройства и модули (поставляются по требованию)

Реле предназначено для работы совместно с пультом управления ПУ-02 (имеет метку РСЗ-2М), обеспечивающими считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать неограниченное количество реле.

Технические характеристики

• Реле контролирует напряжение сети в диапазоне от 200 до 420 В с погрешностью не более ±5%.
• Питание реле осуществляется от сети переменного тока напряжением (220±22) В или (380±38) B частотой (50±2) Гц.;
• Реле изготовлено в исполнении УХЛ категории 3.1 и предназначено для работы при температуре окружающей среды от минус 10 до +40° С при относительной влажности до 95%;
• Реле обеспечивает выдачу команды на автоматическое повторное включение (АПВ), если уровень напряжения сети превышает значение уставки, регулируемой в пределах от 200 до 420 В c шагом 2 В.
• Реле обеспечивает выдачу команды АПВ , если длительность перерыва электроснабжения не превышает значения уставки, регулируемой в пределах от 1 до 20 сек. c шагом 1 сек.
• Реле не выдает команды АПВ, если двигатель нормально отключен кнопкой "СТОП".
• Реле обеспечивает задержку выдачи команды АПВ после восстановления питания, регулируемую в пределах от 0 до 250 сек. c дискретностью 1с.
• Максимальный ток, коммутируемый контактами реле - 20 А, при длительности импульса 0,1 с.
• Мощность, потребляемая реле от сети, - не более 2 Вт.
• Габаритные размеры реле - не более 60x80x95 мм.
• Масса реле - не более 250 г.
• Средний срок службы не менее 8 лет.
