Аварийный тросовый выключатель АТВ-0404

Аварийный тросовый выключатель АТВ-0404

1. Назначение Тросовый выключатель предназначен для блокирования пуска и экстренного останова конвейерных приводов в случае возникновения аварийной ситуации. Помимо конвейеров тросовые выключатели используются для обеспечения безо пасности технологических процессов в местах, где невозможно применить защитные механические ограждения и уста навливаются вдоль всей длины технологической линии. Конструкция выключателя такова, что срабатывание происходит не только при натяжении троса сверх предустановлен ного значения, но и при ослаблении натяжения (обрыве) троса. Благодаря этой особенности выключатель может быть использован также для контроля целостности ограждений. Выключатель может быть использован для построения систем безопасности в соответствии с ГОСТ Р ИСО 13849-2003. Сертификат соответствия № ЕАЭС RU C-RU.HA46.В.04558/22 от 20.09.2022 г.

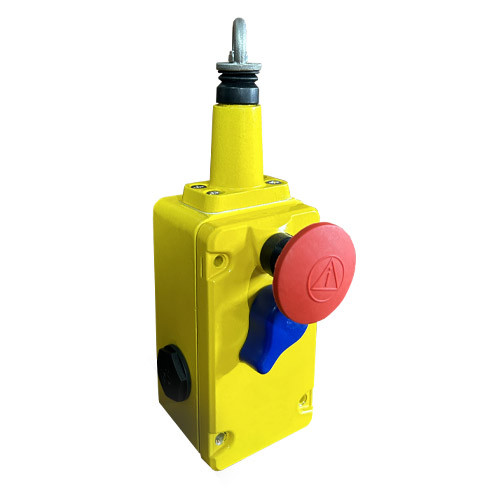

2. Функциональное устройство и принцип действия. Выключатель (см. Рис.1) имеет шток (1) с кольцом, предназначенным для присоединения троса. На крышке (2) расположены рукоятка (3) взведения выключателя, кнопка «Стоп» (4) и контрольное окно (5). Кабельный ввод (6) в состоянии поставки расположен внизу корпуса; при необходимости он может быть установлен на правую или левую сторону корпуса. Заглушка (7) при этом должна быть ввёрнута до упора в резьбовое отверстие вме сто кабельного ввода. Выключатель может быть приведён в состояние «включено» рукояткой (3) при натяжении троса в заданном диапазоне. В дальнейшем, при ослаблении (обрыве) троса, а также при рывке за трос или при нажатии кнопки «Стоп» выключатель переводится в состояние «выключено».

3. Изделие обеспечивает Блокирование пуска и экстренный останов электропривода посредством тросового выключателя в следующих случаях:

3.1. Натяжение троса в любой точке сверх предустановленной силы натяжения;

3.2.Обрыв или уменьшение силы натяжения троса.

3.3. Нажатие на кнопку «Стоп».

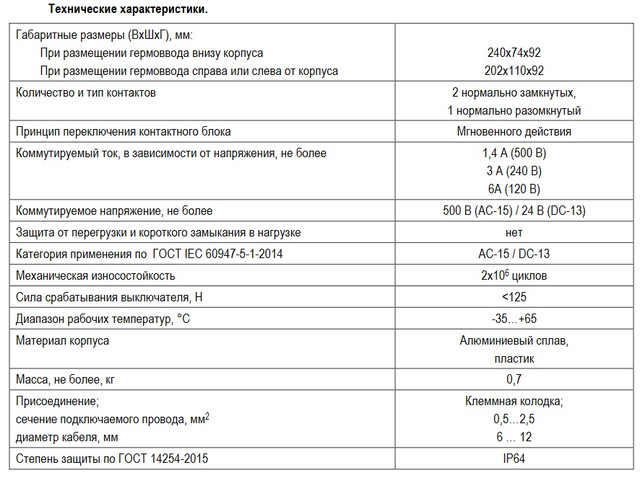

5. Комплектность поставки:

Аварийный тросовый выключатель - 1 шт.

Паспорт - 1 шт.

Установочный комплект: Винт М5х35 - 4 шт. Гайка М5 - 4 шт. Шайба 5 - 4 шт. Шайба пружинная 5 - 4 шт.

Ключ шестигранный L-образный 4 мм - 1 шт.

Комплект для монтажа троса аварийного выключателя поставляется по отдельной заявке.

6. Указание мер безопасности.

6.1. Выключатель предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к коррозии металлов.

6.2. Выключатель должен устанавливаться и эксплуатироваться в соответствии с «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей».

6.3. Все подключения к выключателю производить при отключенном напряжении.

6.4. По способу защиты от поражения электрическим током выключатель соответствует классу I по ГОСТ Р 58698-2019.

Заземление выключателя обязательно!

7. Указания по установке и эксплуатации.

7.1. Для монтажа аварийного выключателя рекомендуется использовать комплект АТВ-7002.900. Комплекты выпус каются в четырёх исполнениях, которые отличаются друг от друга длиной троса и количеством направляющих петель.

АТВ-7002.900 - длина троса 15 метров;

АТВ-7002.900-01 - длина троса 25 метров;

АТВ-7002.900-02 - длина троса 35 метров;

АТВ-7002.900-03 - длина троса 50 метров.

7.2. Выключатели АТВ-0404 (поз.1) (см. Рис.2) установить на ставе конвейера. Предварительно необходимо снять крышку (2) (Рис.1) с выключателя, чтобы обеспечить доступ к монтажным отверстиям и электрическим клеммам. Мон таж выключателя производится с помощью 4-х винтов М5. Рекомендуемые расстояния между направляющими петлями (поз.6) и длина троса указаны на Рис.2.

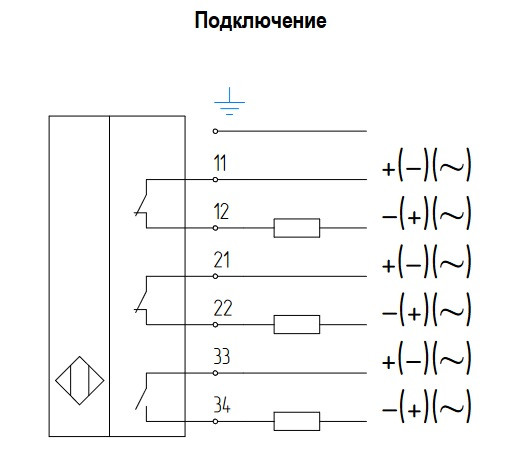

7.3. Подключить датчик в соответствии со схемой подключения (Рис.4). Для подключения необходимо : Отвернув накидную гайку (8) (Рис.1) кабельного ввода, надеть её на металлорукав. Оконцеватель металлорукава (9) (Рис.1) ввернуть в металлорукав. Пропустив кабель через отверстие кабельного ввода, подключить провода к клеммам согласно схеме подключения. Подключить заземление. Вставить металлорукав с оконцевателем в гермоввод; затянуть накидную гайку до плотного обжатия оболочки кабеля. Установить крышку и закрепить ее.

7.4. Продеть трос в направляющие петли (поз.6) (расстояние между петлями не должно превышать 3 м.). Отрегули ровать по месту длину троса, сформировать на концах петли при помощи коушей (поз.7) и тросовых зажимов (поз.8).

7.5. Присоединить трос (поз.2) к рым-болту (поз.5) на неподвижной опоре с помощью демпфирующей пружины (поз.9). Проти воположный конец троса при помощи такелажных скоб (поз.3) и талрепа (поз.4) прикрепить к штоку выключателя. Трос должен иметь натяжение, достаточное для исключения сильного провисания. При чрезмерном натяжении троса возможно самопроиз вольное переключение выключателя в положение «выключено». Натяжение троса регулируется при помощи талрепа.

7.6. Вращением талрепа задать натяг троса такой величины, чтобы чёрная риска в окне (5) (Рис.1) находилась при близительно посередине окна.

7.7. Повернуть рукоятку (3) (Рис.1) против часовой стрелке до её фиксации в положении «Вкл».

7.8. Ручка должна остаться во взведённом положении. В противном случае с помощью талрепа изменить положение риски в ту или другую сторону. Повторить действия по п.7.6.

7.9. Тяговые тросы рекомендуется располагать вдоль конвейера на высоте, доступной обслуживающему персоналу.

7.10. Не допускаются перегрузки и короткие замыкания в нагрузке.

7.11. Режим работы ПВ 100.
