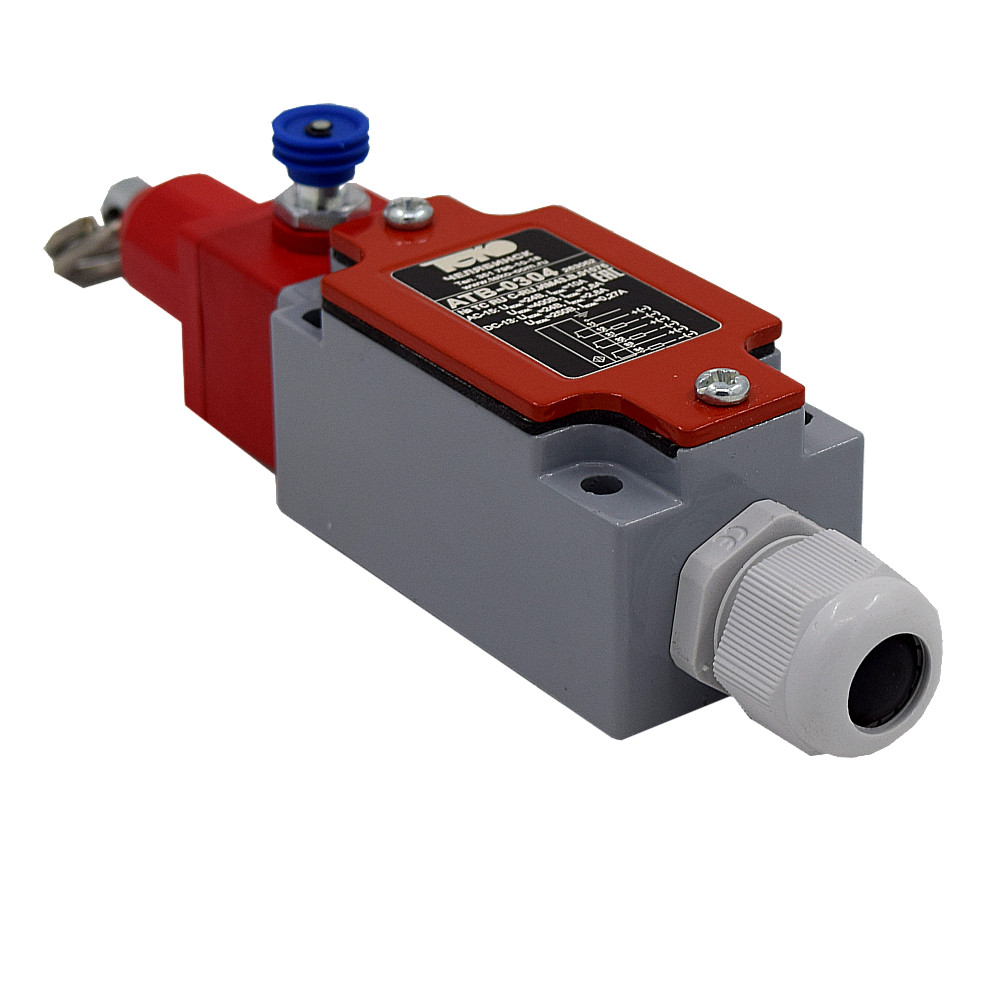

Аварийный тросовый выключатель АТВ-0304

Аварийный тросовый выключатель АТВ-0304

Назначение.

Тросовый выключатель предназначен для блокирования пуска и экстренного останова конвейерных приводов в случае возникновения аварийной ситуации. Помимо конвейеров тросовые выключатели используются для обеспечения безопасности технологических процессов в местах, где невозможно применить защитные механические ограждения и устанавливаются вдоль всей длины технологической линии.

Конструкция выключателя такова, что срабатывание происходит не только при натяжении троса сверх предустановленного значения, но и при ослаблении натяжения (обрыве) троса. Благодаря этой особенности выключатель может быть использован также для контроля целостности ограждений.

Выключатель может быть использован для построения систем безопасности в соответствии с ГОСТ Р ИСО 13849-2003.

Функциональное устройство и принцип действия.

Выключатель оснащён штоком с кольцом, предназначенным для присоединения троса. Монтаж выключателей, присое динение и натяжение троса производятся в соответствии с инструкциями, приведенными в разделе 6. На лицевой панели выключателя имеется ручка взведения выключателя и крышка, закрывающая доступ к клеммной коробке. На нижней поверхности выключателя расположен гермоввод PG13,5. 3.

Изделие обеспечивает.

Блокирование пуска и экстренный останов электропривода в следующих случаях:

Натяжение троса в любой точке сверх предустановленной силы натяжения; Обрыв или уменьшение силы натяжения троса.

Указания по установке и эксплуатации.

Для монтажа аварийного выключателя рекомендуется использовать комплект АТВ-0304.900. Комплекты выпускаются в трёх исполнениях, которые отличаются друг от друга длиной троса и количеством направляющих петель.

АТВ-0304.900: длина троса – 15 метров;

АТВ-0304.900-01: длина троса – 25 метров;

АТВ-0304.900-02: длина троса – 35 метров (Предназначен только для оснащения выключателей АТВ-03Л04, АТВ-03П04).

Выключатели АТВ-0304 (поз.1) (см. приложение Б) установить на ставе конвейера. Рекомендуемые расстояния между промежуточными опорами (поз.7) и длина троса указаны на схеме.

Отрегулировать по месту длину троса и сформировать на концах петли при помощи коушей (поз.9) и тросовых зажимов (поз.10).

Присоединить трос (поз.3) к рым-болту (поз.6) на неподвижной опоре с помощью демпфирующей пружины (поз.8). Второй конец троса с помощью двух такелажных скоб (поз.4) и талрепа (поз.5) прикрепить к кольцу выключателя.

Вращением талрепа задать натяг троса такой величины, чтобы зелёное кольцо на штоке выключателя вышло на уровень среза корпуса.

Вытянуть до упора и отпустить ручку (поз.2) взведения выключателя.

Ручка должна остаться во взведённом положении. В противном случае с помощью талрепа изменить положение кольца на штоке относительно среза корпуса на 1…3 мм в ту или другую сторону.

Тяговые тросы рекомендуется располагать вдоль конвейера на высоте, доступной обслуживающему персоналу.

Подключить датчик в соответствии со схемой подключения (см. приложение В). Для подключения необходимо:

Вскрыть крышку клеммной коробки.

Пропустив кабель через отверстие кабельного ввода подключить провода к клеммам согласно схеме подключе ния. Подключить заземление. Затянуть колпачок кабельного ввода до плотного обжатия оболочки кабеля.

Установить крышку клеммной коробки и закрепить ее.

Не допускаются перегрузки и короткие замыкания в нагрузке.

Режим работы ПВ 100.
