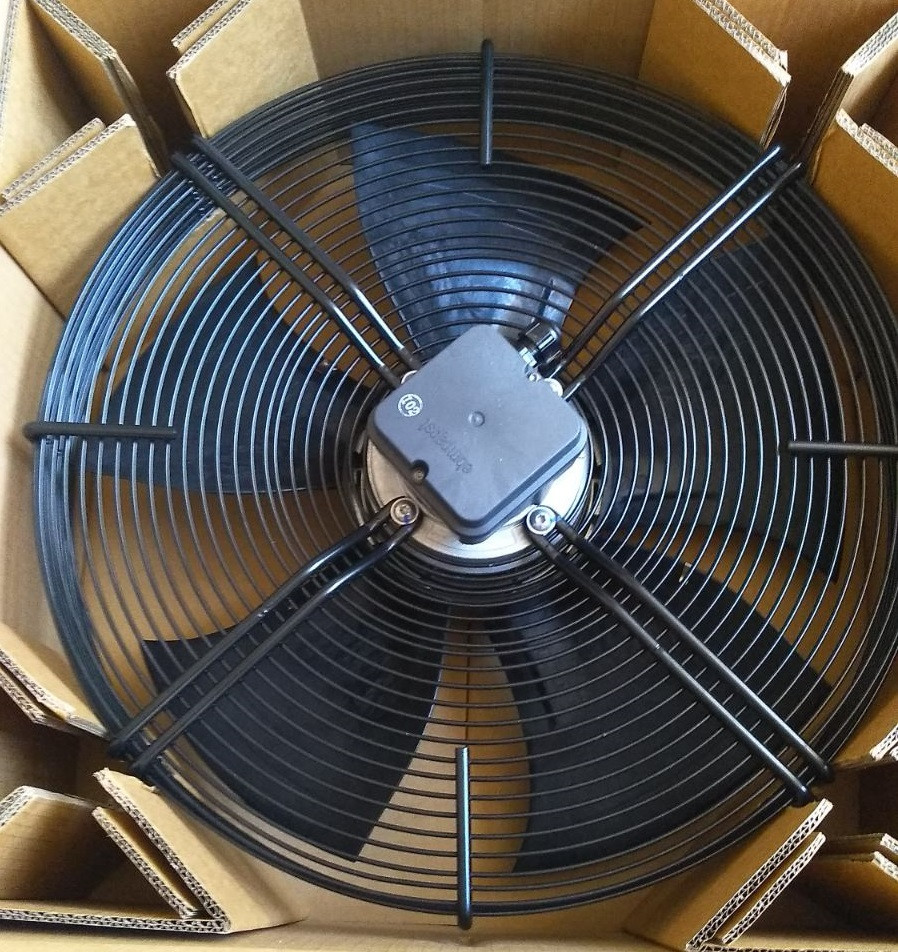

Вентилятор Ebm-papst S4E500-AM03-01

Вентилятор Ebm-papst S4E500-AM03-01

Конструктивно осевой вентилятор S4E500-AM03-01 представляет собой устройство с защитной решетки, предназначенное для эксплуатации с коротким раструбом. Основной режим работы длительный непрерывный (S1). Устройство может эксплуатироваться в диапазоне температур от -40 до +80 градусов при статическом давлении, Па (см. хар-ки).

Расшифровка маркировки S4E500-AM03-01*:

• S - серия вентилятор осевой S4E500;
• 4 - число полюсов электродвигателя;
• Е - комплектация однофазным электродвигателем (D – комплектация трехфазным электродвигателем);
• 500 - типоразмер (крыльчатка/рабочее колесо диаметром 500 мм);
• AM - код механической конструкции;
• 03 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом. Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.

Технические характеристики S4E500-AM03-01 EBMPAPST

• Модель вентилятора: S4E500-AM03-01
• Вес вентилятора: 10,9 кг;
• Типоразмер вентилятора, диаметр рабочего колеса-крыльчатки: 500 мм;
• Кол-во лопастей вентилятора: 5;
• Направление воздушного потока "V" (решетка-мотор);
• Класс защиты: IP54;
• Класс изоляции электродвигателя: F;
• Подшипник качения;
• Вращение: против часовой стрелки CCW (смотреть со стороны ротора);
• Рабочие температуры вентилятора (С): -40/+80;
• Диапазон номинальных напряжений: 230 В;
• Скорость вращения: 1300 об/мин;
• Производительность: 8900 м3/час;
• Статическое давление: 150 Па;
• Число фаз: ~1;
• Частота: 50 Гц;
• Тип напряжения: AC.

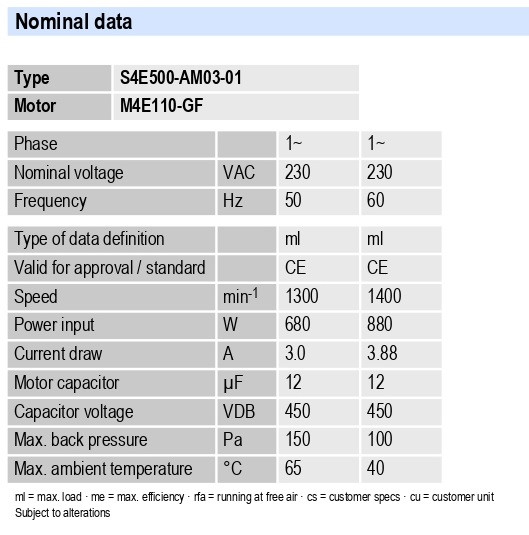

Рабочие параметры вентилятора S4E500-AM03-01

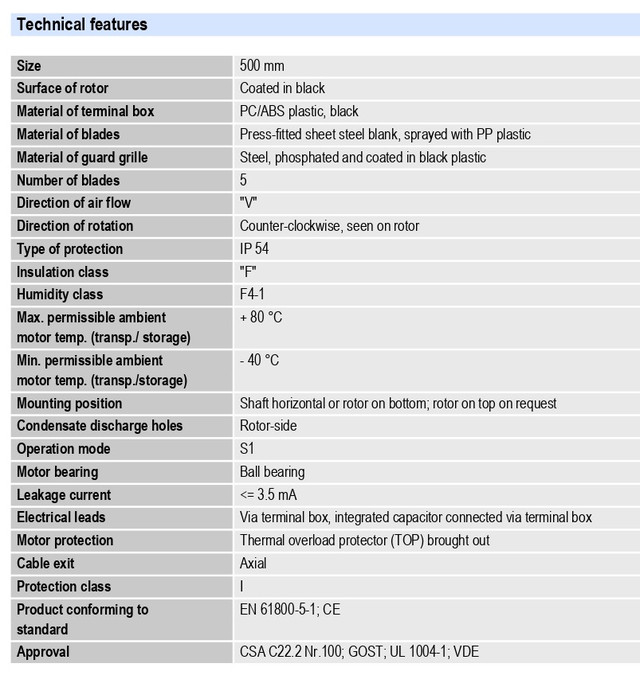

Техническое описание S4E500-AM03-01

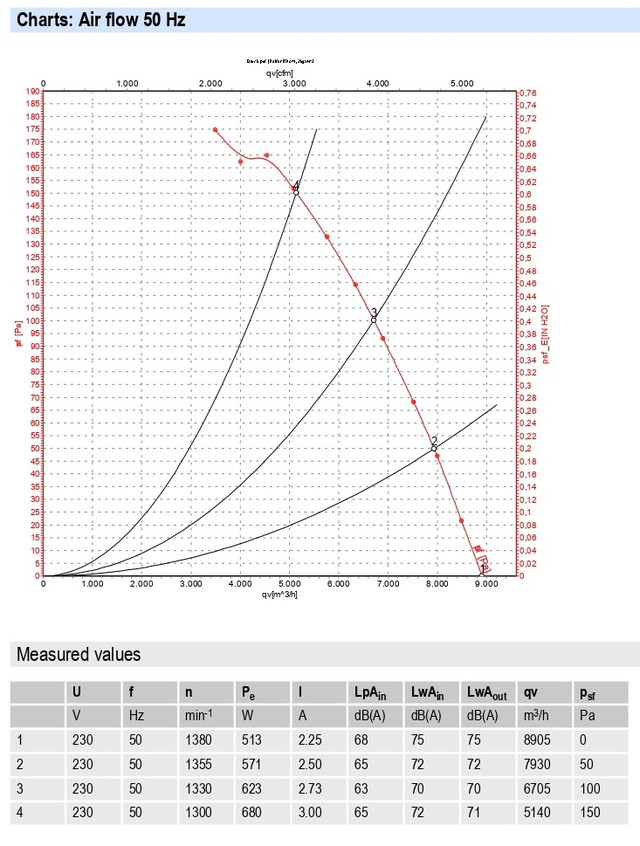

График рабочей точки

Схема подключения

Габаритные размеры
