Аварийный тросовый выключатель АТВ-0905
Аварийный тросовый выключатель АТВ-0905
1.Тросовый выключатель предназначен для блокирования пуска и экстренного останова конвейерных приво-
дов в случае возникновения аварийной ситуации. Помимо конвейеров тросовые выключатели используются
для обеспечения безопасности технологических процессов в местах, где невозможно применить защитные
механические ограждения и устанавливаются вдоль всей длины технологической линии.
Конструкция выключателя такова, что срабатывание происходит не только при натяжении троса сверх пре-
дустановленного значения, но и при ослаблении натяжения (обрыве) троса. Благодаря этой особенности
выключатель может быть использован также для контроля целостности ограждений.
Выключатель может быть использован для построения систем безопасности в соответствии с
ГОСТ Р ИСО 13849-2003.
Сертификат соответствия № ЕАЭС RU C-RU.HA46.В.04558/22 от 20.09.2022 г.
2. Функциональное устройство и принцип действия.

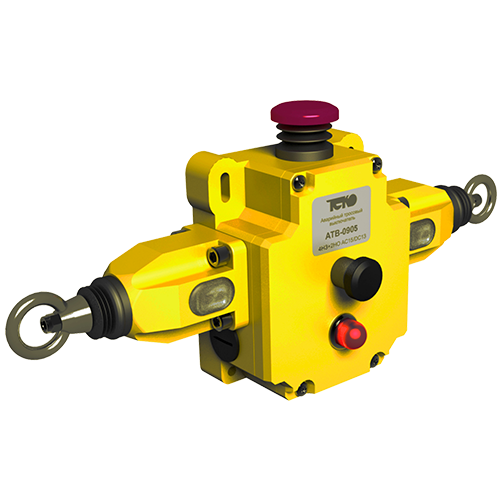

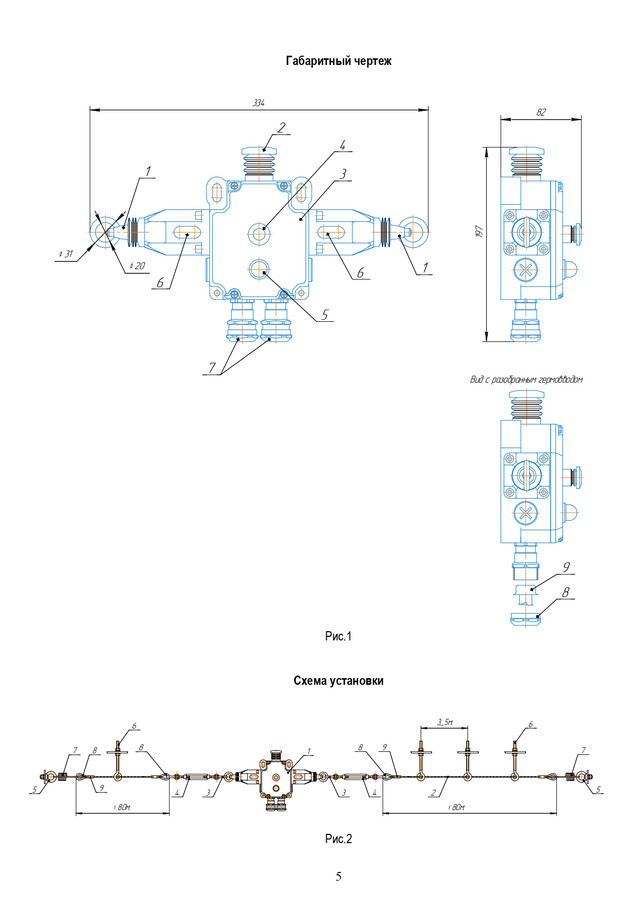

Выключатель (см. Рис.1) имеет два штока (1) с кольцами, предназначенными для присоединения тросов.
На корпусе выключателя сверху расположена кнопка «Стоп» (2), на крышке (3) находятся рукоятка (4) взве-
дения выключателя и контрольная лампочка (5). Контрольные окна (6), показывающие степень натяжения
тросов, расположены в двух консолях по бокам корпуса.
Кабельные вводы (7) расположены внизу корпуса.
Выключатель может быть приведён в состояние «включено» рукояткой (4) при натяжении обоих тросов в
заданном диапазоне. В дальнейшем, при ослаблении (обрыве) троса, а также при рывке за трос или при
нажатии кнопки «Стоп» выключатель переводится в состояние «выключено».
3. Изделие обеспечивает
Блокирование пуска и экстренный останов электропривода посредством тросового выключателя в следую-
щих случаях:
3.1. Натяжение тросов в любой точке сверх предустановленной силы натяжения;
3.2. Обрыв или уменьшение силы натяжения троса.
3.3. Нажатие на кнопку «Стоп».

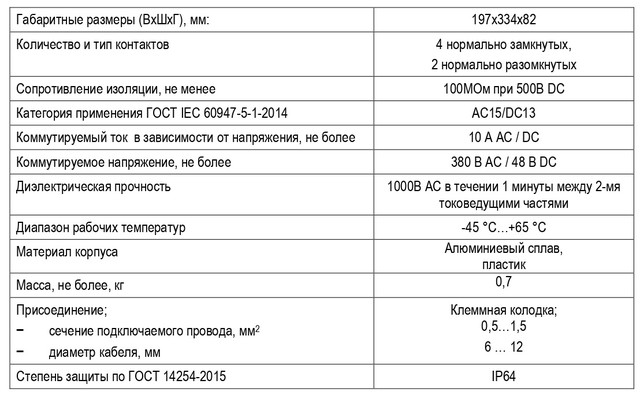

4. Технические характеристики.
5. Комплектность поставки:
Аварийный тросовый выключатель - 1 шт.
Паспорт - 1 шт.
Комплект для монтажа троса аварийного выключателя поставляется по отдельной заявке.
6. Указание мер безопасности.
6.1. Выключатель предназначен для работы во взрывобезопасной среде, не содержащей агрессивных
газов и паров в концентрациях, приводящих к коррозии металлов.
6.2. Выключатель должен устанавливаться и эксплуатироваться в соответствии с «Правилами техниче-
ской эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации
электроустановок потребителей».
6.3. Все подключения к выключателю производить при отключенном напряжении.
6.4. По способу защиты от поражения электрическим током выключатель соответствует классу
I по ГОСТ Р 58698-2019.
Заземление выключателя обязательно!
7. Указания по установке и эксплуатации.
7.1. Для монтажа аварийного выключателя рекомендуется использовать комплект АТВ-0905.900. Комплек-
ты выпускаются в пяти исполнениях, которые отличаются друг от друга длиной троса и количеством на-
правляющих петель.
АТВ-0905.900 – длина троса 30 метров;
АТВ-0905.900-01 – длина троса 50 метров;
АТВ-0905.900-02 – длина троса 70 метров;
АТВ-0905.900-03 – длина троса 100 метров;
АТВ-0905.900-04 – длина троса 160 метров;
7.2. Выключатели АТВ-0905 (поз.1) (см. Рис.2) установить на ставе конвейера. Рекомендуемые расстояния
между промежуточными опорами (поз.6) и длина троса указаны на схеме.
7.3. Продеть тросы (поз.2) в направляющие петли (поз.6) (расстояние между петлями не должно превы-
шать 3 м.). Отрегулировать по месту длину тросов, сформировать на концах петли при помощи коушей
(поз.8) и тросовых зажимов (поз.9).
7.4. Присоединить тросы к рым-болтам (поз.5) на неподвижных опорах с помощью демпфирующих пружин
(поз.7). Противоположные концы тросов при помощи такелажных скоб (поз.3) и талрепов (поз.4) прикрепить
к штокам по обе стороны выключателя. Тросы должен иметь натяжение, достаточное для исключения силь-
ного провисания. При чрезмерном натяжении тросов возможно самопроизвольное переключение выключа-
теля в положение «выключено». Натяжение тросов регулируется при помощи талрепов.
7.5. Вращением талрепа задать такой натяг одного из тросов, чтобы марка с красными полосами в окне (6)
(Рис.1) находилась приблизительно посередине окна. Таким же образом задать натяг второго троса.
7.6. Потянуть за рукоятку взведения (4) (Рис.1) и отпустить её.
7.7. Если усилие натяжения тросов находится в нужном диапазоне, рукоятка взведения останется в вытя-
нутом положении, выключатель переводится в состояние «Включено». В противном случае с помощью тал-
репа изменить положение риски в ту или другую сторону. Повторить действия по п.7.6.
7.8. Тяговые тросы рекомендуется располагать вдоль конвейера на высоте, доступной обслуживающему
персоналу.

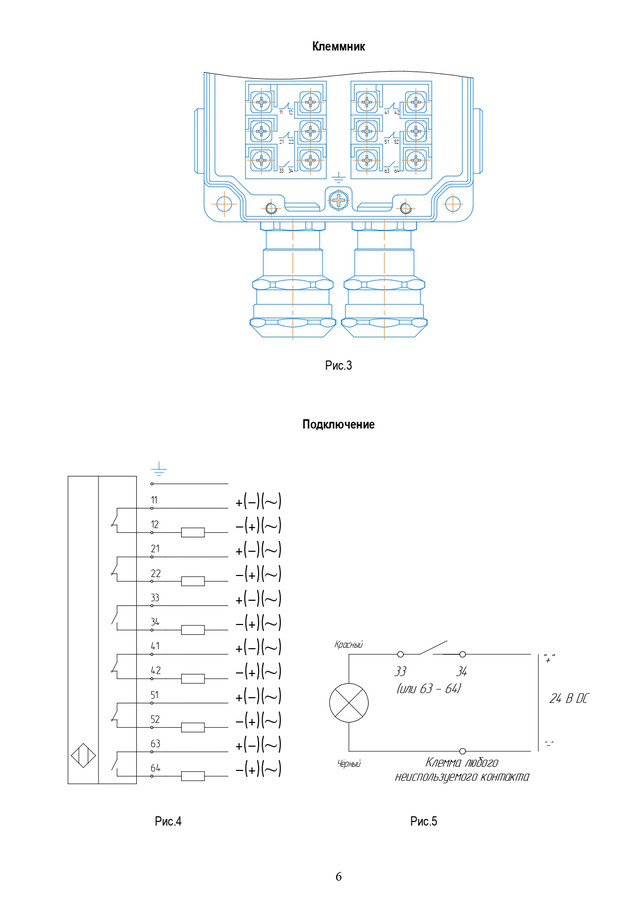

7.9. Подключить датчик в соответствии со схемой подключения (Рис.4). Для подключения необходимо:
7.9.1. Снять крышку (3) (Рис.1).
7.9.2. Отвернув накидную гайку (8) (Рис.1) гермоввода, надеть её на металлорукав.
7.9.3. Оконцеватель металлорукава (9) (Рис.1) ввернуть в металлорукав.
7.9.4. Пропустив кабель через отверстие кабельного ввода, подключить провода к клеммам согласно
схеме подключения. Подключить заземление.
7.9.5. Один из контактов может быть использован для коммутации сигнальной лампочки. При этом
клемма одного из неиспользуемых контактов задействуется для подключения второго провода лампочки
к цепи 24 В DC (См. Рис.5)
7.9.6. Вставить металлорукав с оконцевателем в гермоввод; затянуть накидную гайку до плотного об-
жатия оболочки кабеля.
7.9.7. Установить крышку и закрепить ее.
7.10. Не допускаются перегрузки и короткие замыкания в нагрузке.
7.11. Режим работы ПВ 100.
8. Правила хранения и транспортирования.
8.1. Условия хранения в складских помещениях:
Температура +5 °С...+35 °С.
Влажность, не более 85%.
8.2. Условия транспортирования:
Температура -50 °С...+50 °С.
Влажность до 98% (при +35 °С).
Атмосферное давление 84,0...106,7 кПа.
9. Гарантийные обязательства.
Гарантийный срок 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки потре-
бителю при условии соблюдения правил транспортирования, хранения, монтажа, эксплуатации.
Изделия принимаются на рассмотрение по гарантии при наличии Рекламационного акта, эти-
кетки и (или) паспорта.
