Аварийный тросовый выключатель механический АТВ-0103
Аварийный тросовый выключатель механический АТВ-0103
1. Назначение
Тросовый выключатель предназначен для блокирования пуска и экстренного останова конвейерных приводов в слу-
чае возникновения аварийной ситуации. Помимо конвейеров тросовые выключатели используются для обеспечения
безопасности технологических процессов в местах, где невозможно применить защитные механические ограждения
и устанавливаются вдоль всей длины технологической линии.
Сертификат соответствия № ЕАЭС RU C-RU.HA46.В.04558/22 от 20.09.2022 г.
2. Функциональное устройство и принцип действия.

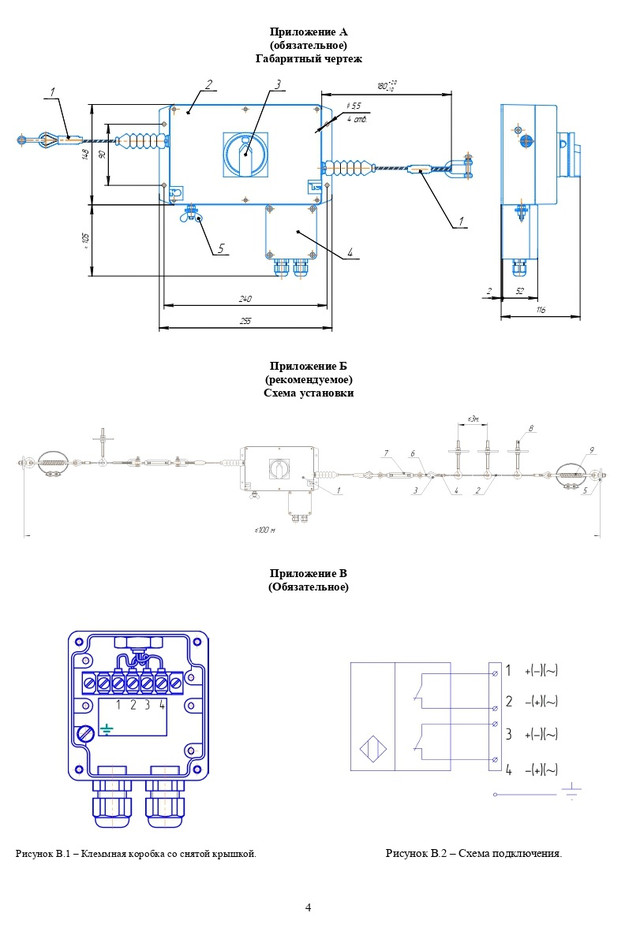

Выключатель оснащен двумя тягами, (поз.1) (См. Приложение А) предназначенными для присоединения тросов и
расположенными по бокам корпуса. Монтаж выключателей, присоединение и натяжение тросов производятся в со-
ответствии с инструкциями, приведенными в разделе 7.
Для перевода выключателя в выключенное состояние (цепи между клеммами «1» и «2», а также клеммами «3» и «4»
разомкнуты, см. Рис.В2, Приложение В) необходимо потянуть за любую из тяг или присоединенные к ним тросы.

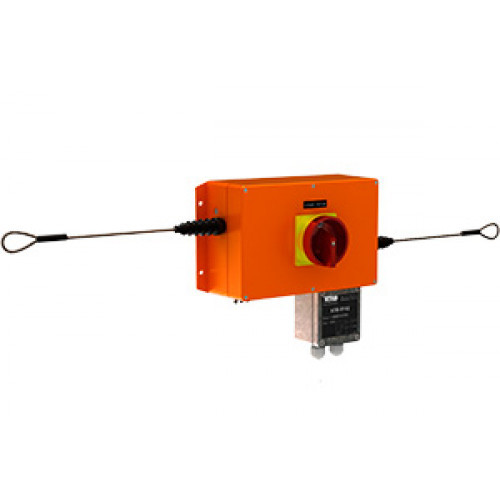

На лицевой панели корпуса (поз.2) смонтирован поворотный привод выключателя (поз.3). Путем поворота рукоятки
привода «по часовой стрелке» можно вернуть выключатель во включенное состояния после его выключения тросом.
В поворотной рукоятке предусмотрены отверстия для механической блокировки (карабином, замком и т.п.) в вы-
ключенном состоянии.
Под корпусом находятся клеммная коробка (поз.4) с двумя герметичными кабельными вводами и винт заземления
(поз.5) с гайкой-барашком.
3. Изделие обеспечивает
3.1. Экстренный останов электропривода в случае натяжения троса в любой точке сверх предустановленного усилия.
3.2. Механическую блокировку поворотной рукоятки в отключенном положении при помощи карабина.
Поворотная рукоятка предназначена исключительно для приведения выключателя во включенное состояние.

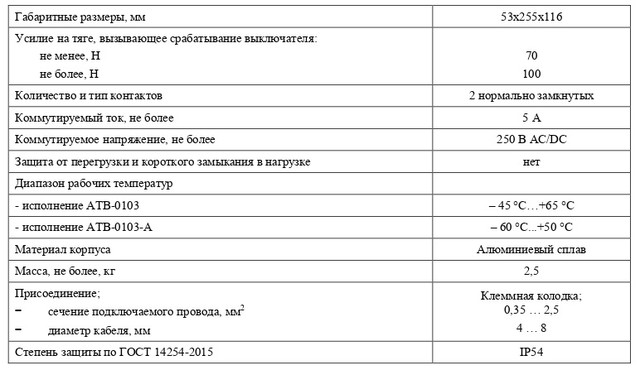

4. Технические характеристики.
5. Комплектность поставки:
Аварийный тросовый выключатель - 1 шт.
Паспорт - 1 шт.
Комплект для монтажа троса аварийного выключателя поставляется по отдельной заявке.
6. Указание мер безопасности.
6.1. Выключатель предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров
в концентрациях, приводящих к коррозии металлов.
6.2. Выключатель должен устанавливаться и эксплуатироваться в соответствии с «Правилами технической экс-
плуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустано-
вок потребителей».
6.3. Все подключения к выключателю производить при отключенном напряжении.
6.4. Подключение заземления – обязательно!
По способу защиты от поражения электрическим током выключатель соответствует классу I по ГОСТ Р 58698-2019.
7. Указания по установке и эксплуатации.
7.1. Для монтажа аварийного выключателя рекомендуется использовать комплект АТВ-0102.900. Комплек-
ты выпускаются в четырёх исполнениях, которые отличаются друг от друга длиной троса и количеством
направляющих петель.
АТВ-0102.900: длина троса 30 метров;
АТВ-0102.900-01: длина троса 50 метров;
АТВ-0102.900-02: длина троса 70 метров;
АТВ-0102.900-03: длина троса 100 метров.
7.2. Выключатели АТВ-0103(-A) (поз.1) (см. Приложение Б) установить на ставе конвейера. Рекомендуемое расстояние
между выключателями при горизонтальном расположении конвейера – не более 100 м, при наклонном – не более 80 м.
7.3. Разрезать трос на две части. Продеть тросы в направляющие петли (поз.8) (расстояние между петлями не
должно превышать 3 м.). Отрегулировать по месту длины тросов, сформировать на концах петли при помощи ко-
ушей (поз.3) и тросовых зажимов (поз.4).
7.4. Присоединить тросы (поз.2) с помощью демпфирующих пружин (поз.9) к рым-болтам (поз.5). Противополож-
ные концы тросов при помощи такелажных скоб (поз.6) и талрепов (поз.7) прикрепить к тягам выключателя. Тросы
должны иметь натяжение, достаточное для исключения сильного провисания. При чрезмерном натяжении тросов
возможно самопроизвольное переключение выключателя в положение «выключено». Натяжение тросов регулирует-
ся при помощи талрепов.
7.5. Тяговые тросы рекомендуется располагать вдоль конвейера на высоте, доступной обслуживающему персоналу.
7.6. Подключить датчик в соответствии со схемой подключения. Для подключения необходимо:
7.6.1. Подключить провод заземления к винту заземления поз.5 (Приложение А), расположенному внизу корпуса.
7.6.2. Вскрыть крышку клеммной коробки (Рисунок В.1).
7.6.3. Пропустив кабель (кабели) через отверстие кабельного ввода, подключить провода к клеммам согласно
схеме подключения (Рисунок В.2). При необходимости возможно подключение дополнительного провода за-
земления к винту расположенному рядом с клеммной колодкой и обозначенному знаком заземления.
7.6.4. Затянуть колпачок кабельного ввода до плотного обжатия оболочки кабеля.
7.6.5. Установить крышку клеммной коробки и закрепить ее.
7.7. Не допускаются перегрузки и короткие замыкания в нагрузке.
7.8. Режим работы ПВ 100.
8. Правила хранения и транспортирования.
8.1. Условия хранения в складских помещениях:
Температура +5 °С...+35 °С.
Влажность, не более 85%.
8.2. Условия транспортирования:
Температура -50 °С...+50 °С.
Влажность до 98% (при +35 °С).
Атмосферное давление 84,0...106,7 кПа.
9. Гарантийные обязательства.
Гарантийный срок 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки потребителю при
условии соблюдения правил транспортирования, хранения, монтажа, эксплуатации и сохранности пломб.
Изделия принимаются на рассмотрение по гарантии при наличии рекламационного Акта, этикетки и (или)
паспорта.
