Вентилятор Ebm-papst R4D355-AH11-09

Описание Вентилятор Ebm-papst R4D355-AH11-09

Вентилятор R4D355-AH11-09 является центробежным радиальным одностороннего всасывания, который находит применение в системах приточной и вытяжной вентиляции, кондиционирования на объектах промышленного и жилого назначения. Отличительная особенностью устройства – конструкция без кожуха, которая позволяет получить на выходе высокое давление потока воздуха.

Принцип работы устройства: воздух через входной патрубок поступает на колесо и выходит через выпускное отверстие под углом 90° к направлению всасывания.

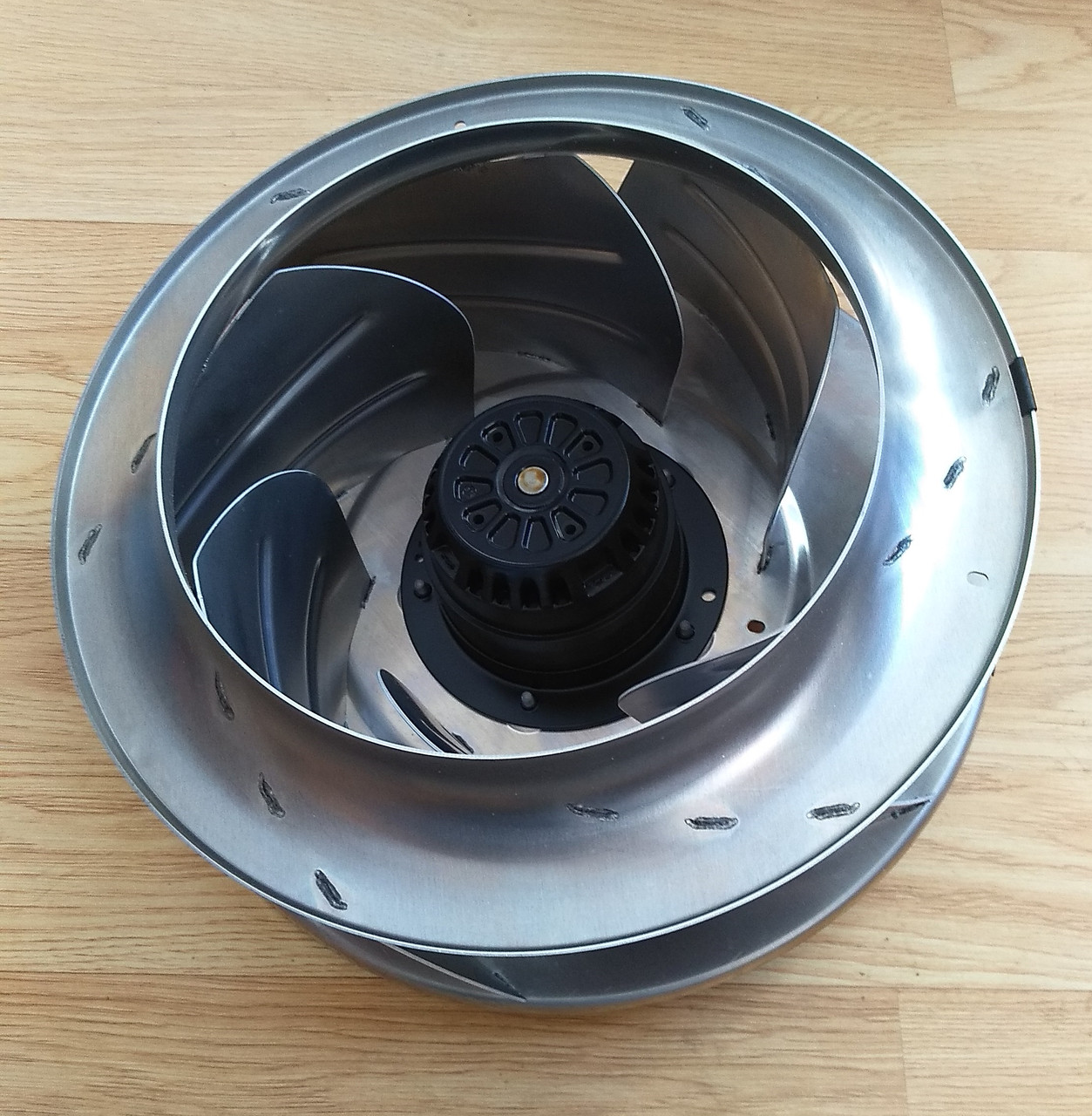

Рабочее колесо диаметром 355 мм (выполненное из листового алюминия с лазерной сваркой) имеет 6 назад загнутых лопастей и вмонтировано в цилиндрический корпус. Конструкция лопастей позволяет обойтись без улиткообразного кожуха, что существенно повышает давление воздуха и уменьшает его потери. Колесо напрямую насажено на вал двигателя, вращается со скоростью 1400 об/мин вправо (если смотреть на ротор).

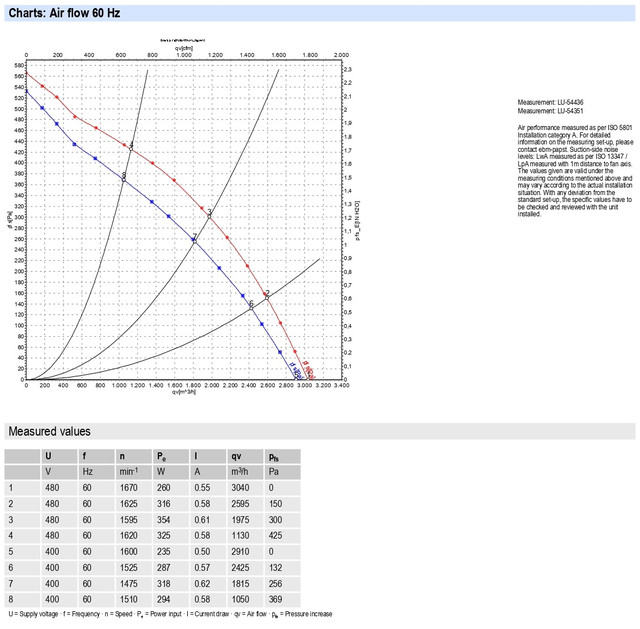

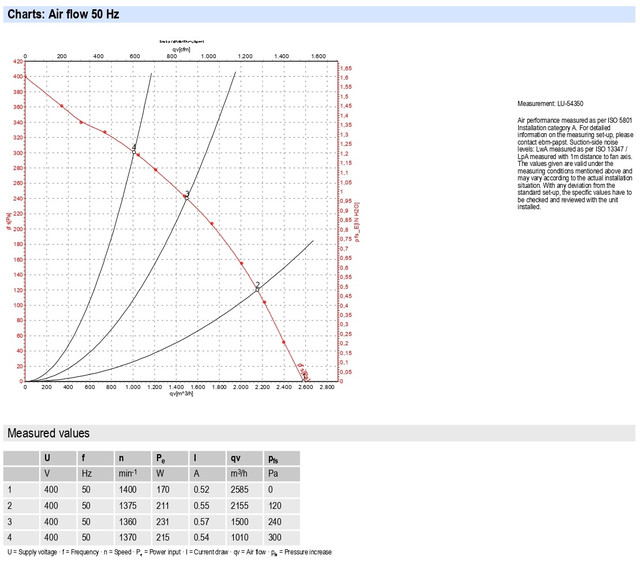

Двигатель типа M4D 074-EI, работающий от сети переменного тока (напряжение 400 В, частота 50 Гц), имеет потребляемую мощность 170 Вт, силу тока 0,52 А. Производительность вентилятора составляет 2580 м3/час, уровень шума не превышает 65 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Устройство может работать в различных климатических условиях (с температурами от -25° С до +70° С).

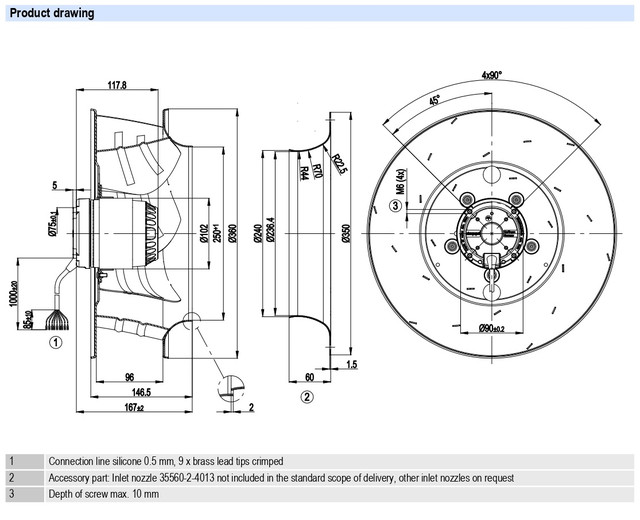

Оптимальные габариты (диаметр корпуса 360 мм, высота 146,5 мм) и вес в 4,7 кг позволяют легко монтировать вентилятор в местах эксплуатации. Модель R4D355-AH11-05 соответствует европейским стандартам СЕ, стандарту EN 60335-1, имеет степень защиты электрооборудования IP 44.

Расшифровка маркировки R4D355-AH11-09*:

• R – серия, вентилятор центробежный R4D355;
• 4 - количество полюсов электродвигателя;

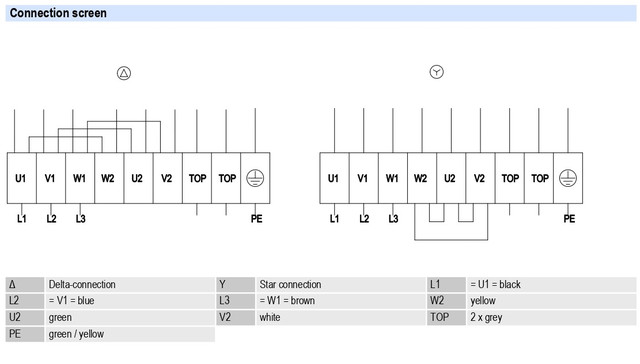

• D - комплектация с трехфазным электродвигателем 3ф, 380В;
• 355 – типоразмер (крыльчатка/рабочее колесо диаметром 355 мм);
• AH - код механической конструкции;
• 11 - код модификаций электрической части;
• 09 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора.

Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

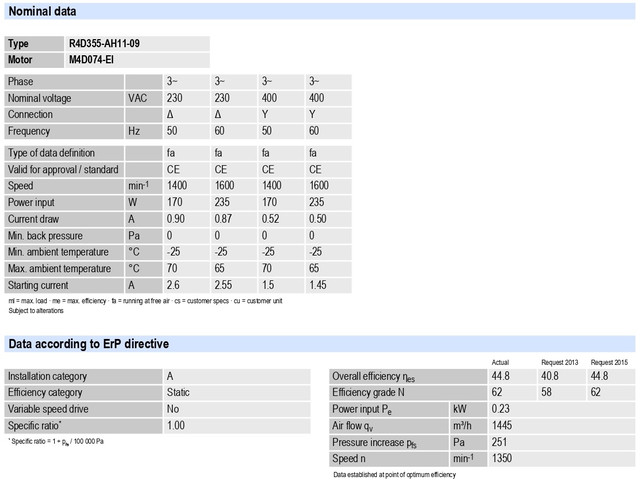

Технические характеристики вентилятора R4D 355-AH11-09
