Муфта ЭТМ 054

от 85 руб.

Показать оптовые цены
  • 84 бел. руб/шт.
    при заказе от 2 шт.
Под заказ, 5 днейОптом и в розницу
Написать

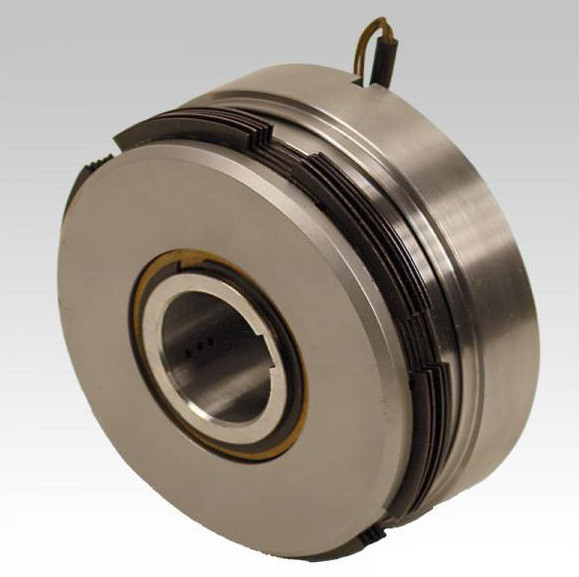

Муфта ЭТМ 054
Муфта ЭТМ 054
от 85 руб.
Написать
Перезвоните мне
  • +375 показать номер +375175085120
  • +375175082532
  • +375292634774
  • +375447764774
Перезвоните мне
  • +375 показать номер +375175085120
  • +375175082532
  • +375292634774
  • +375447764774
  • Контакты
    • Телефон:
      +375175085120
      +375175082532
      +375292634774
      +375447764774
    • Адрес:
      ул. Тюленина, д. 14, оф. 319. индекс 223051, аг. Колодищи, Минская область, Беларусь
    • Email:
      2634774@mail.ru

Муфты ЭТМ 054 имеют неподвижную деталь  - магнитное тело, жестко закрепленное на корпусе станка крепежными винтами.  Благодаря наличию балластного зазора между магнитным телом и ротором снижается теплопередача  к магнитному телу, что обуславливает высокую эксплуатационную надежность бесконтактных муфт. Муфты серии ЭТМ 054 применимы лишь при условии постоянного полива масла.

Условия эксплуатации:

·         высота над уровнем моря не более 1000 м;

·         окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, а также тумана и брызг токопроводящих жидкостей и токопроводящей пыли;

·         место установки муфт должно быть защищено от попадания воды и эмульсии;

·         допустимая вибрация мест крепления муфт с частотой до 60 Hz при ускорении не более 1g;

·         рабочее положение в пространстве горизонтальное. Допускается установка муфты с вертикальным положением оси вращения;

·         муфты должны эксплуатироваться только в масляной среде (индустриальное масло).



Электромагнитные муфты ЭТМ-054 в масляной среде имеют различное исполнение посадочных отверстий.

Шлицевое исполнение

ЭТМ 054-1H

ЭТМ 054-2H

ЭТМ 054-3H

Шпоночное исполнение

ЭТМ 054-1A

ЭТМ 054-2A

ЭТМ 054-3A

Группы посадочных отверстий

Наружный диаметр шлицев, мм

Внутренний диаметр шлицев, мм

Ширина шлица, мм

Группы посадочных отверстий

Внутренний диаметр отверстия, мм

Ширина шпонки, мм

Диаметр по шпонке,мм

Группа 1Н

22

18

5

Группа 1А

20

6

22,3

Группа 2Н

20

16

4

Группа 2А

18

5

19,9

Группа 3Н

16

13

3,5

Группа 3А

16

5

18,3



Вес

1 кг

Номинальный передаваемый момент Мпн

25 Нм

Номинальный вращающий момент

16 Нм

Диаметр

80 мм

Высота (толщина)

38 мм

Время спадания момента

0,07 с

Время нарастания момента

0,25 с

Характеристики
Основные
Страна производитель Россия
Состояние Новое
Общие параметры
Вес   1.0 (кг)
