Муфта ЭТМ 064

Цену уточняйте

Под заказ, 10 днейОптом и в розницу
Написать

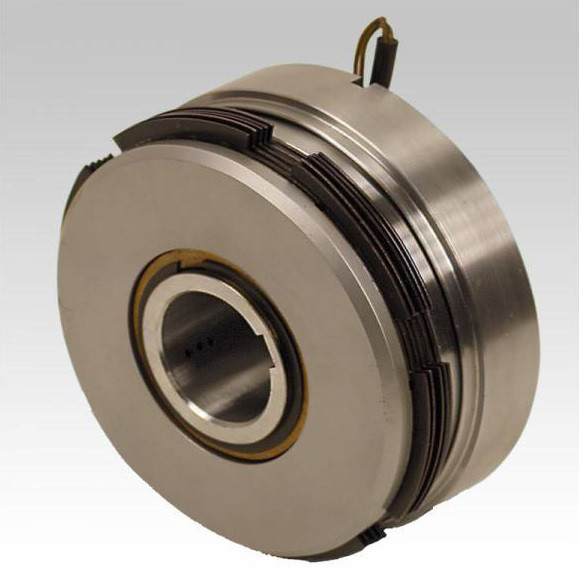

Муфта ЭТМ 064
Муфта ЭТМ 064
Написать
Перезвонить мне
  • +375 (17) 508-51-20 +375 (17) 508-51-20
  • +375 (17) 508-25-32
  • +375 (44) 776-47-74
  • +375 (29) 361-22-06
Перезвонить мне
  • +375 (17) 508-51-20 +375 (17) 508-51-20
  • +375 (17) 508-25-32
  • +375 (44) 776-47-74
  • +375 (29) 361-22-06

Муфты ЭТМ 064 имеют неподвижную деталь  - магнитное тело, жестко закрепленное на корпусе станка крепежными винтами.  Благодаря наличию балластного зазора между магнитным телом и ротором снижается теплопередача  к магнитному телу, что обуславливает высокую эксплуатационную надежность бесконтактных муфт. Муфты серии ЭТМ 064 применимы лишь при условии постоянного полива масла.

Условия эксплуатации:

·         высота над уровнем моря не более 1000 м;

·         окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, а также тумана и брызг токопроводящих жидкостей и токопроводящей пыли;

·         место установки муфт должно быть защищено от попадания воды и эмульсии;

·         допустимая вибрация мест крепления муфт с частотой до 60 Hz при ускорении не более 1g;

·         рабочее положение в пространстве горизонтальное. Допускается установка муфты с вертикальным положением оси вращения;

·         муфты должны эксплуатироваться только в масляной среде (индустриальное масло).

Электромагнитные муфты ЭТМ 064 в масляной среде имеют различное исполнение посадочных отверстий.

Шлицевое исполнение

ЭТМ 064-1H

ЭТМ 064-2H

ЭТМ 064-3H

Шпоночное исполнение

ЭТМ 064-1A

ЭТМ 064-2A

ЭТМ 064-3A

Группы посадочных отверстий

Наружный диаметр шлицев, мм

Внутренний диаметр шлицев, мм

Ширина шлица, мм

Группы посадочных отверстий

Внутренний диаметр отверстия, мм

Ширина шпонки, мм

Диаметр по шпонке,мм

Группа 1Н

25

21

5

Группа 1А

22

5

23,9

Группа 2Н

22

18

5

Группа 2А

20

6

22,3

Группа 3Н

20

16

4

Группа 3А

18

5

19,9



Вес

1,18 кг

Диаметр

90 мм

Высота (толщина)

42,5 мм

Номинальный передаваемый момент Мпн

40 Нм

Номинальный вращающий момент Мвн

25 Нм

Время нарастания момента

0,28 с

Время спадания момента

0,08 с

Характеристики
Основные
Страна производитель Россия
Состояние Новое
Общие параметры
Вес 1.18 кг
