Муфта ЭТМ 074, фото 2
Муфта ЭТМ 074, фото 2

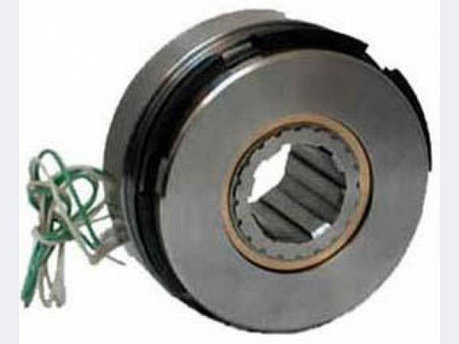

Муфта ЭТМ 074

Описание
Характеристики
Информация для заказа

Муфты ЭТМ 074 имеют неподвижную деталь  - магнитное тело, жестко закрепленное на корпусе станка крепежными винтами.  Благодаря наличию балластного зазора между магнитным телом и ротором снижается теплопередача  к магнитному телу, что обуславливает высокую эксплуатационную надежность бесконтактных муфт. Муфты серии ЭТМ 074 применимы лишь при условии постоянного полива масла.

Условия эксплуатации:

·         высота над уровнем моря не более 1000 м;

·         окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, а также тумана и брызг токопроводящих жидкостей и токопроводящей пыли;

·         место установки муфт должно быть защищено от попадания воды и эмульсии;

·         допустимая вибрация мест крепления муфт с частотой до 60 Hz при ускорении не более 1g;

·         рабочее положение в пространстве горизонтальное. Допускается установка муфты с вертикальным положением оси вращения;

·         муфты должны эксплуатироваться только в масляной среде (индустриальное масло).

Электромагнитные муфты ЭТМ 074 в масляной среде имеют различное исполнение посадочных отверстий.

Шлицевое исполнение

ЭТМ 074-1H

ЭТМ 074-2H

ЭТМ 074-3H

Шпоночное исполнение

ЭТМ 074-1A

ЭТМ 074-2A

ЭТМ 074-3A

Группы посадочных отверстий

Наружный диаметр шлицев, мм

Внутренний диаметр шлицев, мм

Ширина шлица, мм

Группы посадочных отверстий

Внутренний диаметр отверстия, мм

Ширина шпонки, мм

Диаметр по шпонке,мм

Группа 1Н

30

26

6

Группа 1А

25

6

27,3

Группа 2Н

25

21

5

Группа 2А

22

6

24,3

Группа 3Н

22

18

5

Группа 3А

20

6

22,3



Вес

1,65 кг

Диаметр

100 мм

Высота (толщина)

45 мм

Номинальный передаваемый момент Мпн

63 Нм

Номинальный вращающий момент Мвн

40 Нм

Время нарастания момента

0,32 с

Время спадания момента

0,09 с



Основные
Страна производительРоссия
СостояниеНовое
Пользовательские характеристики
Тип комплектующегомуфты
