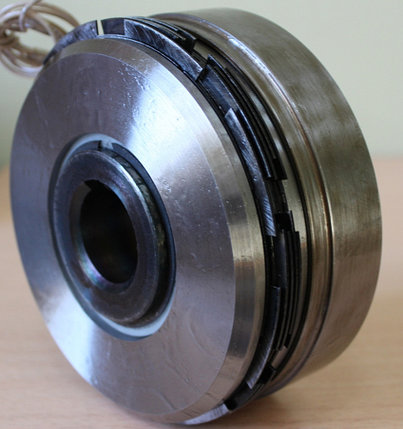

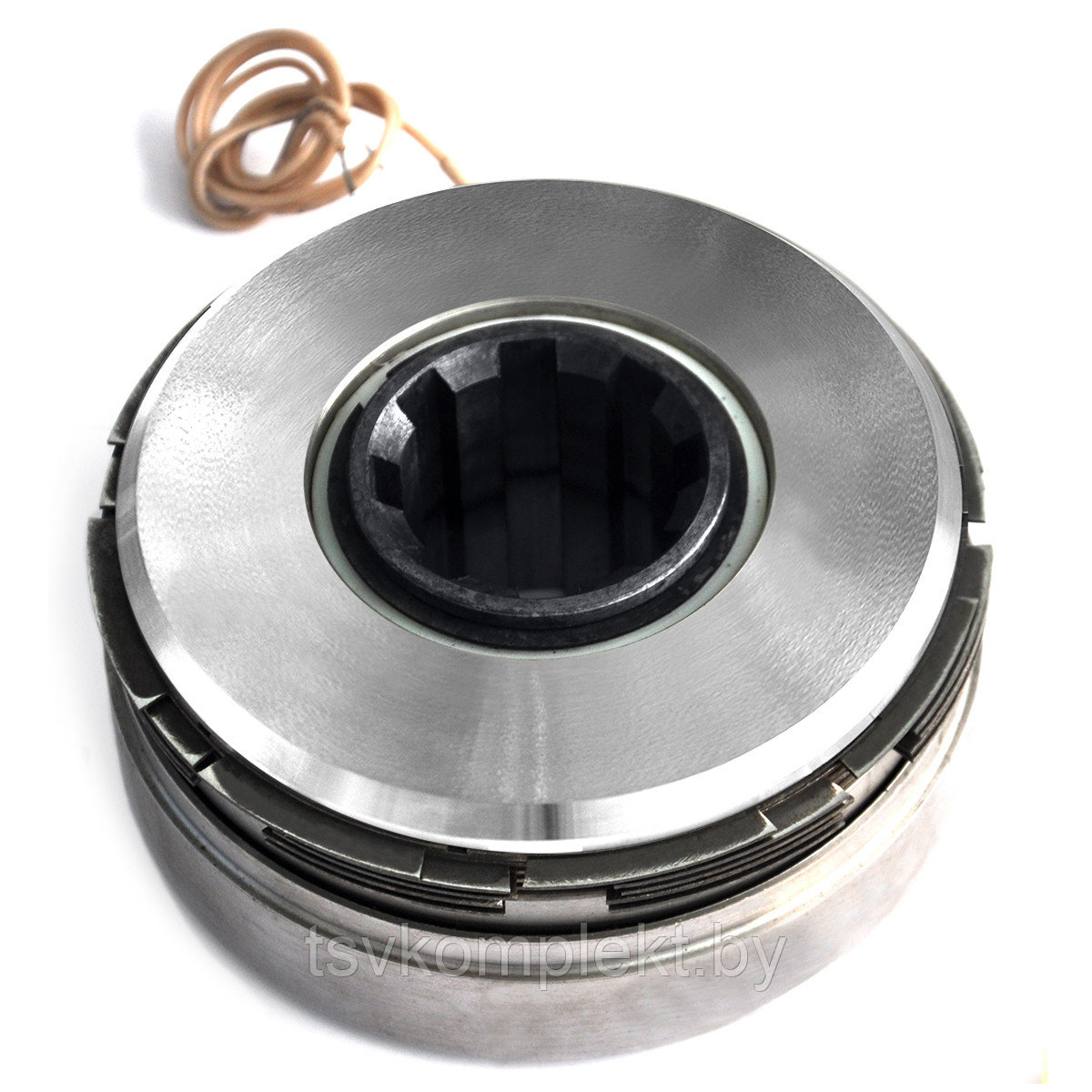

 Муфта ЭТМ 104, фото 2

Муфта ЭТМ 104

от 151 руб.

Минимальный заказ — 2 шт.

Под заказ, 5 днейТолько оптом
Купить
Муфта ЭТМ 104
Муфта ЭТМ 104
от 151 руб.
Купить
Перезвоните мне
  • +375 показать номер +375 (17) 508-51-20
  • +375 (17) 508-26-60
  • +375 (29) 263-47-74
  • +375 (44) 776-47-74
  • +375 (44) 777-88-35
Перезвоните мне
  • +375 показать номер +375 (17) 508-51-20
  • +375 (17) 508-26-60
  • +375 (29) 263-47-74
  • +375 (44) 776-47-74
  • +375 (44) 777-88-35
  • Адрес и контакты
    • Телефон:
      +375 (17) 508-51-20
      +375 (17) 508-26-60
      +375 (29) 263-47-74
      +375 (44) 776-47-74
      +375 (44) 777-88-35
    • Адрес:
      аг. Колодищи, ул. Тюленина, д. 14, оф. 319, Минск, Беларусь
    • Email:
      2634774@mail.ru

Электромагнитные муфты этм 104 принадлежат к муфтам 10 габарита, бесконтактного выполнения.
В районах собственного габарита, электромагнитные муфты этм-104, отличаются по виду и размерам посадочного отверстия.
Муфты ЭТМ 104 различаются от муфт контактного выполнения присутствием составного магнитопровода, образуемого корпусом и катушкодержателем, разделенными балластными зазорами.
Из-за наличия зазора уменьшается теплопередача от фрикционных дисков и катушки, что объясняет большую эксплуатационную исправность бесконтактных муфт при сложных вариантах эксплуатации.

Муфты ЭТМ 104 имеют неподвижную деталь  - магнитное тело, жестко закрепленное на корпусе станка крепежными винтами.  Благодаря наличию балластного зазора между магнитным телом и ротором снижается теплопередача  к магнитному телу, что обуславливает высокую эксплуатационную надежность бесконтактных муфт. Муфты серии ЭТМ 104 применимы лишь при условии постоянного полива масла.

Условия эксплуатации:

·         высота над уровнем моря не более 1000 м;

·         окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, а также тумана и брызг токопроводящих жидкостей и токопроводящей пыли;

·         место установки муфт должно быть защищено от попадания воды и эмульсии;

·         допустимая вибрация мест крепления муфт с частотой до 60 Hz при ускорении не более 1g;

·         рабочее положение в пространстве горизонтальное. Допускается установка муфты с вертикальным положением оси вращения;

·         муфты должны эксплуатироваться только в масляной среде (индустриальное масло).

Электромагнитные муфты ЭТМ 104 в масляной среде имеют различное исполнение посадочных отверстий.

Шлицевое исполнение

ЭТМ 104-1H

ЭТМ 104-2H

ЭТМ 104-3H

Шпоночное исполнение

ЭТМ 104-1A

ЭТМ 104-2A

ЭТМ 104-3A

Группы посадочных отверстий

Наружный диаметр шлицев, мм

Внутренний диаметр шлицев, мм

Ширина шлица, мм

Группы посадочных отверстий

Внутренний диаметр отверстия, мм

Ширина шпонки, мм

Диаметр по шпонке,мм

Группа 1Н

46

42

8

Группа 1А

40

10

42,9

Группа 2Н

40

60

7

Группа 2А

35

10

37,9

Группа 3Н

24

28

7

Группа 3А

30

8

32,6



Вес

4,40 кг

Диаметр

135 мм

Высота (толщина)

60 мм

Номинальный передаваемый момент Мпн

250 Нм

Номинальный вращающий момент Мвн

160 Нм

Время нарастания момента

0,40 с

Время спадания момента

0,16 с



Характеристики
Основные
Страна производитель Россия
Тип комплектующего муфты
Состояние Новое
