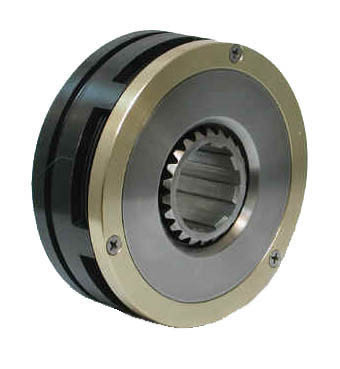

 Муфта ЭТМ 076, фото 2

Муфта ЭТМ 076

от 132 руб.

Минимальный заказ — 2 шт.

Под заказ, 5 днейОптом и в розницу
Купить
Муфта ЭТМ 076
Муфта ЭТМ 076
от 132 руб.
Купить
Перезвоните мне
  • +375 показать номер +375175085120
  • +375175082660
  • +375292634774
  • +375447764774
  • +375447778835
Перезвоните мне
  • +375 показать номер +375175085120
  • +375175082660
  • +375292634774
  • +375447764774
  • +375447778835
  • Адрес и контакты
    • Телефон:
      +375175085120
      +375175082660
      +375292634774
      +375447764774
      +375447778835
    • Адрес:
      ул. Тюленина, д. 14, оф. 319. индекс 223051, аг. Колодищи, Минская область, Беларусь
    • Email:
      2634774@mail.ru

Основной задачей муфт типа ЭТМ 076 является создание тормозного момента. Тормозные муфты ЭТМ 076, благодаря тепловому контакту между муфтой и корпусом узла станка (машины) и благоприятным условиям смазки поливом, имеют малую температуру перегрева при предельных нагрузках. Зазор между втулкой и корпусом существенно снижает магнитный поток рассеяния по валу, уменьшает время переходных процессов в муфте и остаточные моменты. Различают два вида тормозных муфт — с квадратным и круглым фланцем.

Условия эксплуатации:

·         высота над уровнем моря не более 1000 м;

·         окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, а также тумана и брызг токопроводящих жидкостей и токопроводящей пыли;

·         место установки муфт должно быть защищено от попадания воды и эмульсии;

·         допустимая вибрация мест крепления муфт с частотой до 60 Hz при ускорении не более 1g;

·         рабочее положение в пространстве горизонтальное. Допускается установка муфты с вертикальным положением оси вращения;

·         муфты должны эксплуатироваться только в масляной среде (индустриальное масло).



Электромагнитные муфты ЭТМ-076 в масляной среде имеют различное исполнение посадочных отверстий.

Шлицевое исполнение

ЭТМ 076-1H

ЭТМ 076-2H

ЭТМ 076-3H

Шпоночное исполнение

ЭТМ 076-1A

ЭТМ 076-2A

ЭТМ 076-3A



Группы посадочных отверстий

Наружный диаметр шлицев, мм

Внутренний диаметр шлицев, мм

Ширина шлица, мм

Группы посадочных отверстий

Внутренний диаметр отверстия, мм

Ширина шпонки, мм

Диаметр по шпонке, мм

Группа 1Н

30

26

6

Группа 1А

25

6

27,3

Группа 2Н

25

21

5

Группа 2А

22

6

24,3

Группа 3Н

22

18

5

Группа 3А

20

6

22,3



Вес

2,12 кг

Диаметр

105 мм

Высота (толщина)

45 мм

Номинальный передаваемый момент Мпн

63 Нм

Номинальный вращающий момент Мвн

40 Нм

Время нарастания момента

0,32 с

Время спадания момента

0,09 с



Характеристики
Основные
Страна производитель Россия
Тип комплектующего муфты
Состояние Новое
