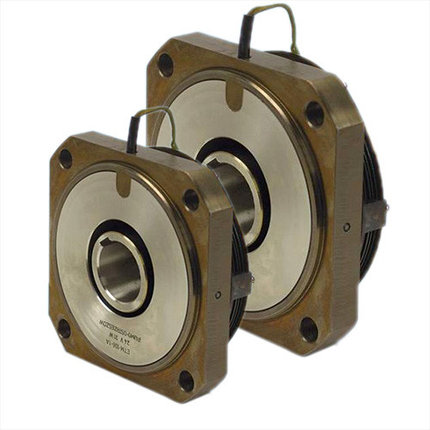

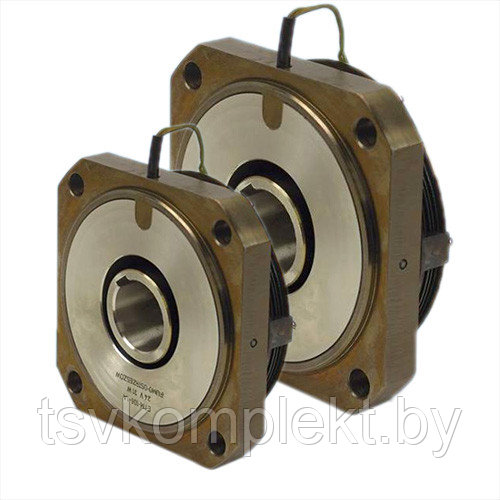

Муфта ЭТМ 096
от 168 руб.
Минимальный заказ — 2 шт.
- График работы
-
Контакты
-
Телефон:+375175085120+375175082532+375292634774+375447764774
-
Адрес:ул. Тюленина, д. 14, оф. 319. индекс 223051, аг. Колодищи, Минская область, Беларусь
-
Email:2634774@mail.ru
-
Основной задачей муфт типа ЭТМ 096 является создание тормозного момента. Тормозные муфты ЭТМ 096, благодаря тепловому контакту между муфтой и корпусом узла станка (машины) и благоприятным условиям смазки поливом, имеют малую температуру перегрева при предельных нагрузках. Зазор между втулкой и корпусом существенно снижает магнитный поток рассеяния по валу, уменьшает время переходных процессов в муфте и остаточные моменты. Различают два вида тормозных муфт — с квадратным и круглым фланцем.
Условия эксплуатации:
· высота над уровнем моря не более 1000 м;
· окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, а также тумана и брызг токопроводящих жидкостей и токопроводящей пыли;
· место установки муфт должно быть защищено от попадания воды и эмульсии;
· допустимая вибрация мест крепления муфт с частотой до 60 Hz при ускорении не более 1g;
· рабочее положение в пространстве горизонтальное. Допускается установка муфты с вертикальным положением оси вращения;
· муфты должны эксплуатироваться только в масляной среде (индустриальное масло).
Электромагнитные муфты ЭТМ 096 в масляной среде имеют различное исполнение посадочных отверстий.
Шлицевое исполнение
ЭТМ 096-1H
ЭТМ 096-2H
ЭТМ 096-3H
Шпоночное исполнение
ЭТМ 096-1A
ЭТМ 096-2A
ЭТМ 096-3A
Группы посадочных отверстий |
Наружный диаметр шлицев, мм |
Внутренний диаметр шлицев, мм |
Ширина шлица, мм |
Группы посадочных отверстий |
Внутренний диаметр отверстия, мм |
Ширина шпонки, мм |
Диаметр по шпонке, мм |
Группа 1Н |
40 |
36 |
7 |
Группа 1А |
35 |
10 |
37,9 |
Группа 2Н |
37 |
28 |
7 |
Группа 2А |
30 |
8 |
32,6 |
Группа 3Н |
30 |
26 |
6 |
Группа 3А |
25 |
8 |
27,6 |
Вес |
3,90 кг |
Диаметр |
130 мм |
Высота (толщина) |
52 мм |
Номинальный передаваемый момент Мпн |
160 Нм |
Номинальный вращающий момент Мвн |
100 Нм |
Время нарастания момента |
0,38 с |
Время спадания момента |
0,12 с |
Основные | |
---|---|
Страна производитель | Россия |
Тип комплектующего | муфты |
Состояние | Новое |
- Цена: от 168 руб.
- Минимальный заказ: 2 шт.
