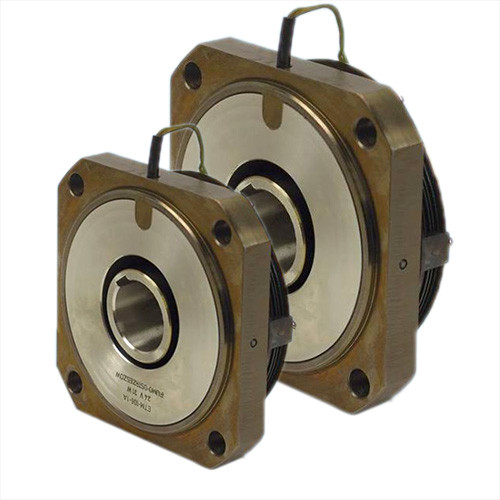

Муфта ЭТМ 116, фото 2
Муфта ЭТМ 116, фото 2

Муфта ЭТМ 116

Описание
Характеристики
Информация для заказа

Электромагнитные муфты этм-116 принадлежат к тормозному виду, то есть при подачи электрического тока на катушку, муфта, за счёт сцепления наружных фрикционных дисков с неподвижным поводком, поступающим в ее комплект, останавливает и сдерживает вал в неподвижном состоянии. Поступление электрического тока производится по проводам, выведенным наружу из корпуса муфты этм 116.
 Муфты электромагнитные ЭТМ-116 отличаются по виду посадочного отверстия ( круглое и шлицы).

Основной задачей муфт типа ЭТМ 116 является создание тормозного момента. Тормозные муфты ЭТМ 116, благодаря тепловому контакту между муфтой и корпусом узла станка (машины) и благоприятным условиям смазки поливом, имеют малую температуру перегрева при предельных нагрузках. Зазор между втулкой и корпусом существенно снижает магнитный поток рассеяния по валу, уменьшает время переходных процессов в муфте и остаточные моменты. Различают два вида тормозных муфт — с квадратным и круглым фланцем.

Условия эксплуатации:

·         высота над уровнем моря не более 1000 м;

·         окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, а также тумана и брызг токопроводящих жидкостей и токопроводящей пыли;

·         место установки муфт должно быть защищено от попадания воды и эмульсии;

·         допустимая вибрация мест крепления муфт с частотой до 60 Hz при ускорении не более 1g;

·         рабочее положение в пространстве горизонтальное. Допускается установка муфты с вертикальным положением оси вращения;

·         муфты должны эксплуатироваться только в масляной среде (индустриальное масло).

Шлицевое исполнение

ЭТМ 116-1H

ЭТМ 116-2H

ЭТМ 116-3H

Шпоночное исполнение

ЭТМ 116-1A

ЭТМ 116-2A

ЭТМ 116-3A

Группы посадочных отверстий

Наружный диаметр шлицев, мм

Внутренний диаметр шлицев, мм

Ширина шлица, мм

Группы посадочных отверстий

Внутренний диаметр отверстия, мм

Ширина шпонки, мм

Диаметр по шпонке, мм

Группа 1Н

54

46

9

Группа 1А

50

14

53,3

Группа 2Н

46

42

8

Группа 2А

40

12

43,3

Группа 3Н

40

36

7

Группа 3А

35

10

38,3



Вес

7,50 кг

Диаметр

165 мм

Высота (толщина)

68 мм

Номинальный передаваемый момент Мпн

400 Нм

Номинальный вращающий момент Мвн

250 Нм

Время нарастания момента

0,42 с

Вес

7,50 кг



Основные
Страна производительРоссия
СостояниеНовое
Пользовательские характеристики
Тип комплектующегомуфты
