Муфта ЭТМ 132, фото 2
Муфта ЭТМ 132, фото 2
Муфта ЭТМ 132, фото 2

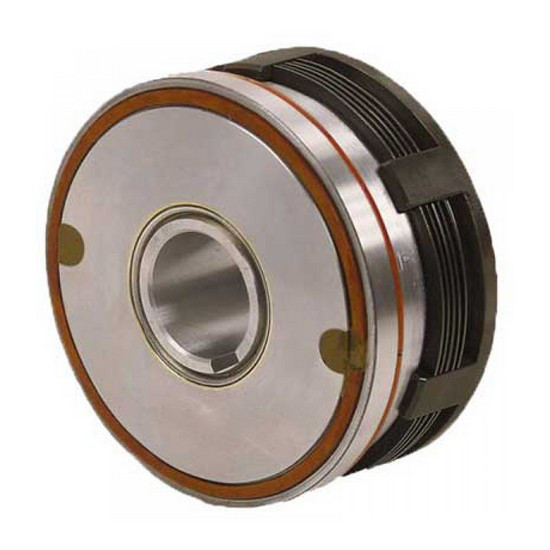

Муфта ЭТМ 132

Описание
Характеристики
Информация для заказа

Муфта электромагнитная ЭТМ 132 -является муфтой «масляного типа» с контактным исполнением.  Электромагнитная муфта этм 132 нужна для передачи вращательного процесса без утраты эффективности, а также для плавного подсоединения к нагрузке (потребителю). Такая муфта ЭТМ-132 используется для автоматизации при эксплуатации металлорежущих машин и других установок. Муфта ЭТМ 132, функционирующая в масляной среде, - одна из наиболее востребованных видов в представленном каталоге. Возможна покупателям в различных исполнениях. Посадочные отверстия могут быть круглыми (или шпоночными), а ещё шлицевыми. Эта продукция применяется в устройстве коробок передач производственных устройств различного вида и назначения. Используются в системе стабильного полива масла. Система работы «включено-выключено». Цена данных муфт небольшая, но при этом они показывают увеличенную износоустойчивость. Муфты контактного выполнения ЭТМ 132 состоят из корпуса с катушкой и токоподводящим кольцом, пакета фрикционных магнитопроводящих дисков и, работающих со смазкой, якоря и совместной втулки. Между корпусом и охватываемой им частью втулки имеется магнитоизолирующий кольцевой зазор. Втулка и корпус присоединяются торцовым немагнитным сварочным швом, вблизи которого существуют радиальные отверстия для подачи смазки на валу. Внутренние диски располагаются на эвольвентных шлицах втулки. Внешние диски имеют пазы для зацепления с поводком — соединительной деталью прибора, в котором применяется муфта.

Шлицевое исполнение

ЭТМ 132-1H

ЭТМ 132-2H

ЭТМ 132-3H

Шпоночное исполнение

ЭТМ 132-1A

ЭТМ 132-2A

ЭТМ 132-3A

Муфты  ЭТМ 132  -  самый распространенный тип муфт. Наиболее частое применение муфт ЭТМ 132 – коробки передач различных промышленных узлов. Высокая износостойкость в сочетании с низкой ценой муфты вызывает большой интерес к этому типу муфт. Однако муфты ЭТМ 132 применимы лишь при условии постоянного полива масла, а так же в режиме включено/выключено. Режим проскальзывания либо притормаживания – недопустим.



Группы посадочных отверстий

Наружный диаметр шлицев, мм

Внутренний диаметр шлицев, мм

Ширина шлица, мм

Группы посадочных отверстий

Внутренний диаметр отверстия, мм

Ширина шпонки, мм

Диаметр по шпонке,мм

Группа 1Н

82

72

12

Группа 1А

80

16

82,9

Группа 2Н

72

62

12

Группа 2А

70

16

74,3

Группа 3Н

65

56

10

Группа 3А

60

14

63,8



Вес

10,50 кг

Диаметр

190 мм

Высота (толщина)

78 мм

Номинальный передаваемый момент Мпн

1000 Нм

Номинальный вращающий момент Мвн

630 Нм

Время нарастания момента

0,48 с







Основные
Страна производительРоссия
СостояниеНовое
Пользовательские характеристики
Тип комплектующегомуфты
