Трансформатор ТВК-75
Сварочный трансформатор ТВК-75И-УХЛ4
Трансформаторы ТВК-75 применяются не только в сварочных установках, но и для плавки базальтового камня, а также стеклокомпозитных материалов. Сегодня ТВК-75 купить не сложно, гораздо труднее купить трансформатор ТВК 75-надёжный. Мы такие трансформаторы поставляем.
Ниже список отличий поставляемых нами трансформаторов:
- вместо динамной стали используется трансформаторное железо толщиной 0,35мм с тройным покрытием и лазерной обработкой. Тем самым повышаем коэффициент полезного действия, снижаем рабочую температуру, уменьшаем потери тока холостого хода;
- более плотная намотка. Что позволяет снизить уровень вибрации и шума;
- устранена главная причина поломки трансформаторов ТВК-75. Приварены вывода трансформаторов высокотемпературным припоем и пропитаны катушки лаком типа КО. Тем самым повышается стойкость к нагреву, исключается расшатывание выводов и замыкание.
- 1 год гарантии;
- снижаем цену оптовым и постоянным покупателям.
Технические параметры |
Норма |
Номинальный сварочный ток (ПКР), кА |
25 |
Мощность, кВт |
75 |
Номинальное первичное напряжение, В |
365 |
Номинальный длительный ток, А |
|
Число ступеней регулирования |
8 |
Расход охлаждающей воды, л/мин |
3,5 |
Число ступеней регулирования |
8 |
Давление воды в системе охлаждения, кГс/см2 |
от 1,5 до 3,0 |
Расход воды не менее, л/мин |
3,5 |
Габаритные размеры(ДхШхВ), мм |
436х186х606 |
Масса, кг |
107 |
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

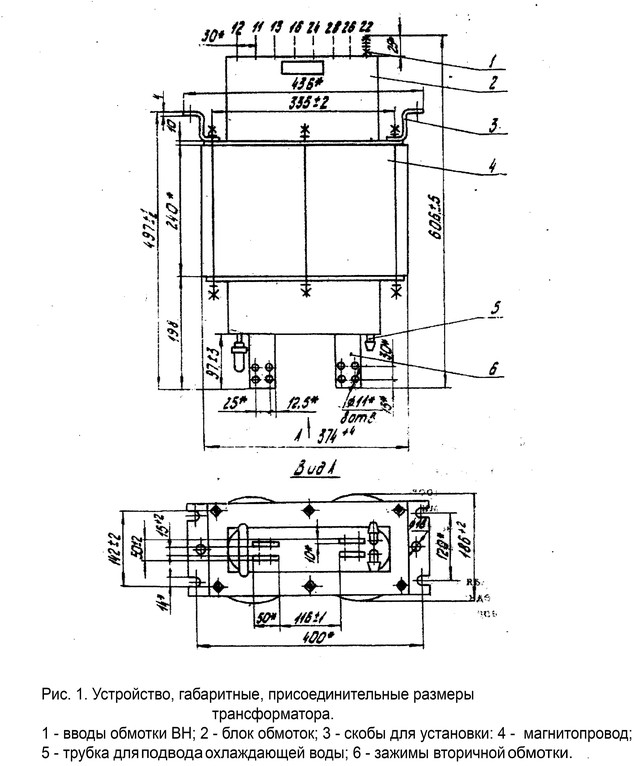

1. Общий вид трансформатора приведен на рис. 1.
2. Магнитопровод трансформатора ленточный броневого типа, стягивается рамами при помощи шпилек.
3. Обмотки трансформатора дисковые, чередующиеся.
Первичная обмотка выполнена из теплостойкого провода типа ПСД.
Вторичная обмотка выполнена из отдельных дисков, которые при помощи медных плит, перемычек или шин вторичного контура соединяются параллельно.
Диски вторичной обмотки охлаждаются проточной водой, циркулирующей по охлаждающим трубам.
Охлаждение первичной обмотки осуществляется теплопередачей от вторичной обмотки.
Первичная и вторичная обмотки залиты эпоксидным компаундом в единый блок.
4. Вторичное напряжение регулируется с первичной стороны при помощи переключателя ступеней, установленного на сварочной машине или пересоединением сетевых концов непосредственно на первичной обмотке.

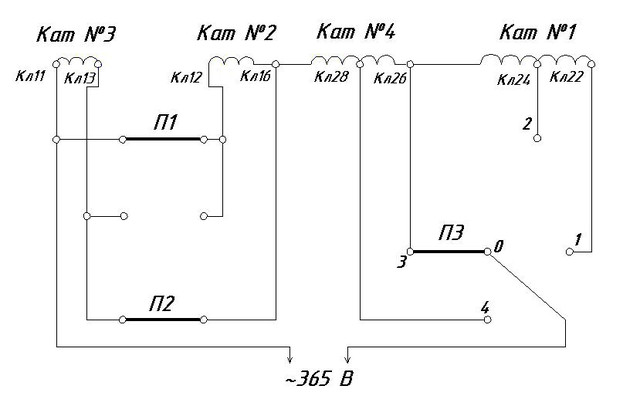

5. Схема переключений первичной обмотки приведена на рис. 2.
6. Величины вторичных напряжений при переключении первичной обмотки приведены в табл. 1. Фактические значения этих величин могут отличаться от указанных в табл. 1 на 1% при первичном напряжении 365 В ± 3,65 В.
7. Номинальное значение вторичного длительного тока трансформатора составляет 9000 А. Для пересчета допустимого тока при заданной продолжительности включения (ПВ) или допустимой ПВ при заданном токе можно воспользоваться следующей формулой:
Таблица 1
Ступени |
Положение перемычек
|
Число витков первичной обмотки |
Номинальный ток первичной обмотки, А |
Вторичное напряжение, U2, В±1%
|
|
П1 и П2 |
ПЗ |
||||
1 |
11 12 П1 13 12
13 16 |
1 |
125 |
36,4 |
2,92 |
2 |
2 |
113 |
44,6 |
3,23 |
|
3 |
3 |
101 |
55,8 |
3,61 |
|
4 |
4 |
97 |
60,5 |
3,76 |
|
5 |
П1 11 12 13 12 П2 13 ----- 16 |
1 |
86 |
76,9 |
4,25 |
6 |
2 |
74 |
103,9 |
4,93 |
|
7 |
3 |
62 |
148 |
5,9 |
|
8 |
4 |
58 |
148 |
6,3 |
Основные | |
---|---|
Гарантийный срок | 12 мес |
Страна производитель | Россия |
Состояние | Новое |
